Tandem Richiudibile!!!

 La criptica immagine del post precedente è in realtà il progetto di base della trasmissione di un tandem richiudibile, ed ora vediamo comè andata la costruzione :D

Si parte (come al solito) selezionando i componenti migliori.

Mi sono stampato il carro posteriore in pianta come dima.

Ecco qui il carro posteriore "alto" ed il movimento centrale posteriore con già i cuscinetti per la piega.


Dal mio (Mitico) tornitore di fiducia mi sono fatto fare dei cilindri pieni con il filettoruota libera.

Messa in sieme la struttura preparo anche il carro posteriore basso e metto assieme la struttura.

Chiusa
Aperta


Questi faranno da tendi catena fissi, alle ruote libere ho tolo i "cricchetti" ora possono dirare in tutti e due i versi.

Ho collegato l' ammortizzatore in modo che quando la bici sia chiusa resti più sollevato, e nella foto di sinistra potete vedere il l' inizzio del portapacchi.

Ecco il sistema della catene del lato sinistro montato.

Ed anche quello destro.

Usando degl'assi ruota a sgancio rapido e dei bulloncini M5 in acciaio inox ho fatto in modo di poter smontare il carro posteriore.

Con dei gommini da track di skateboard ho fatto dei piccoli ammortizzatorei per quando la bici è chiusa.

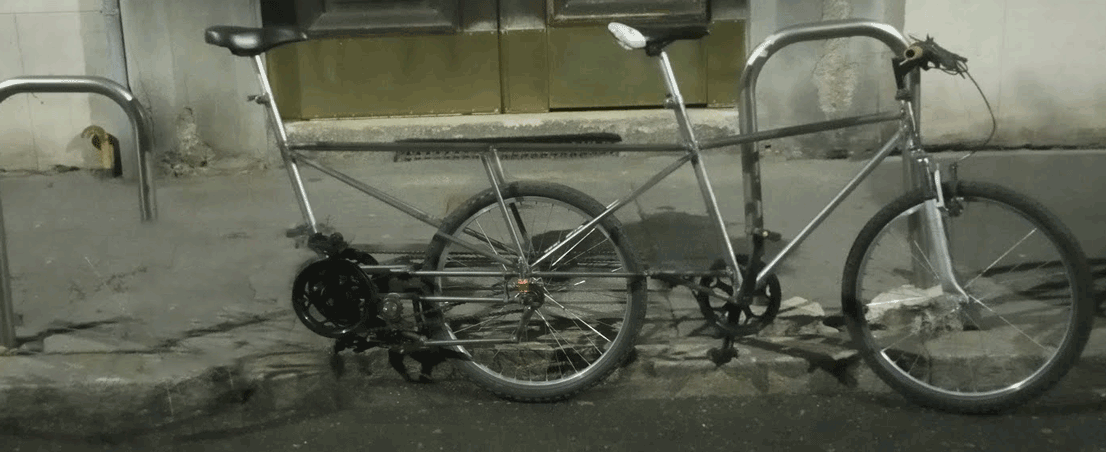

Poi messi assieme tutti i pezzi eccola pronta!



Conclusioni: In realtà la mia idea era di farla mooolto più corta, urge una modifica.....
