Tutorial dinamo 220v

Ecco un bel tutorial su come fare una dinamo che produca 220v, devo ri fare le prove, ma tempo fa'sono riuscito ad accendere una lampadina a risparmio energetico da 10w che produceva forse 30w di luce, e'passato un po'di tempo e questa volta vorrei provare con un faretto led da 5w che fa 45w di luce.
Di cosa abbiamo bisogno?

Una pompa di scarico di una lavatrice, che sia una di quelle moderne che hanno il magnete dentro.
Un mammut elettrico di quelli grossi.

Una dinamo di bici come questa.
Iniziamo a smontare la nostra pompa di scarico.
A questo punto togliamo l'elica distruggendola, finche'non abbiamo solo l'asse, per farlo ho schiacciato in morsa la patre di ottone sotto alla plastica fino a spappolorla.


La parte sotto l'elica e'un tappo che si apre, lo smontiamo e tagliamo la patre esterna.



La parte centrale ha un cerchietto di gomma che fa da chiusura e dobbiamo tenerlo.
Ora andiamo a rimuovere altre parti di plastoca che non ci servono.





 Adesso che e'turro pulito smontiamo la parte di plastica nera, dovrebbe slittare semplicemente, se non lo fa'vanno sganciati i ganceti di plastica che tengono uniti i due pezzi.

Rumuoviamo anche la parte metallica facendola slittare.
Ora prendiamo la nostra dinamo e togliamo i pezzi che ci servono, il sistema a scatto che tiene la dinamo e la testa ad ingranaggio.

Tagliamo i ribattini

Fino a separare le due parti.
Smontiamo la testa della dinamo svitando il dado e poi la testa dal asse


Una volta rimossa sostituiamo l'asse con un bulloncino.
Lo blocchiamo dal interno con il suo dado.
Ci prepariamo a saldare il meccanismo alla parte metallica della pompa

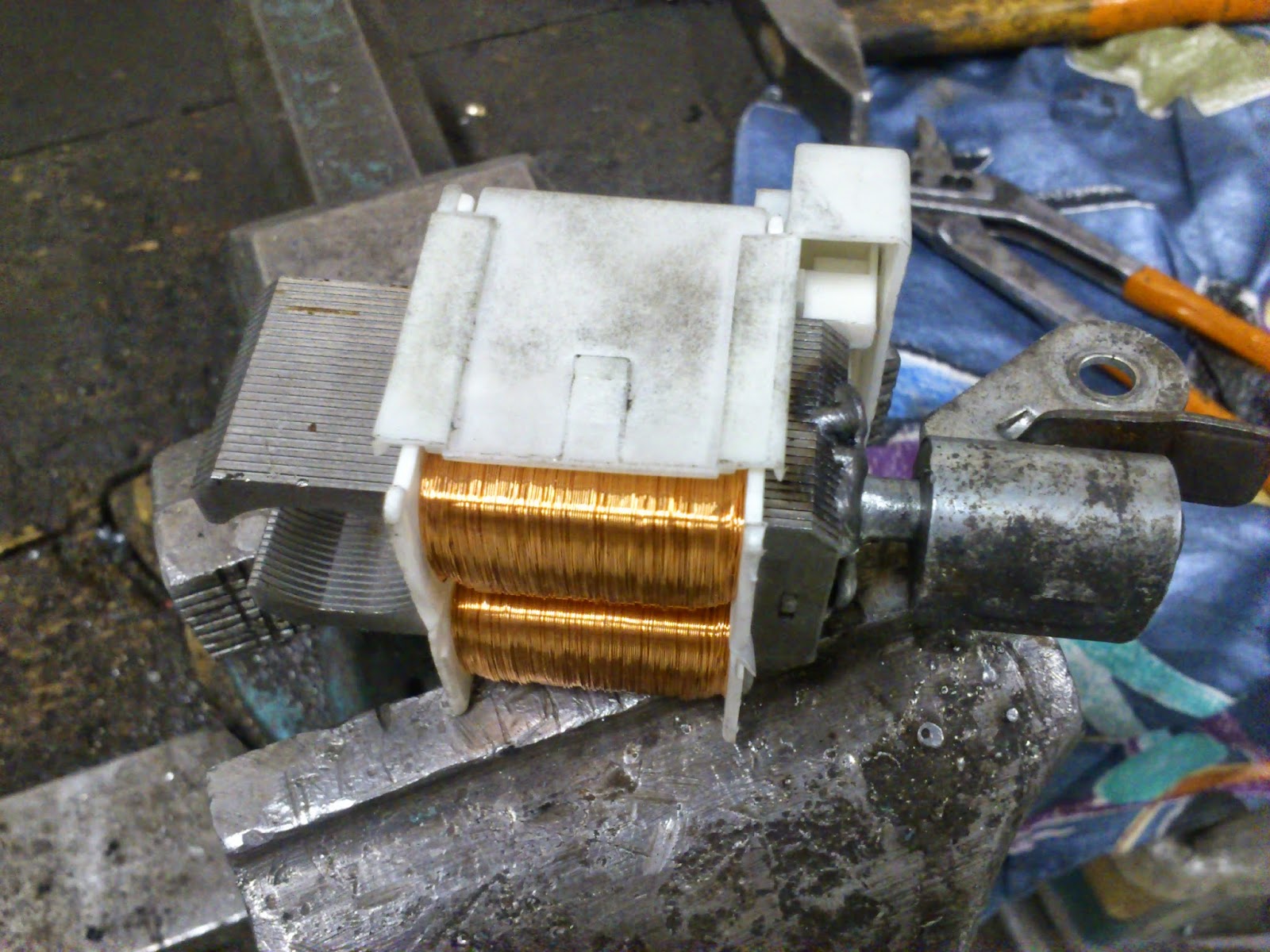

In modo da ottenere un pezzo cosi'.

A questo punto rimontiamo tutto.

I pezzi andranno in quest'ordine.
 Questo e'il mammot, lo smontiamo se parando i pezzi dentro da quelli fuori.
 Teniamo solo la parte interna.
 E la usiamo per tenere assieme la dinamo e la testa della dinamo.
Ed ecco qui la nostra dinamo 220v!!


Eccola montata sulla bici, il faretto led fa'una luce molto larga ma 300lumen fanno una porca figura al buio :D
